一、概述：

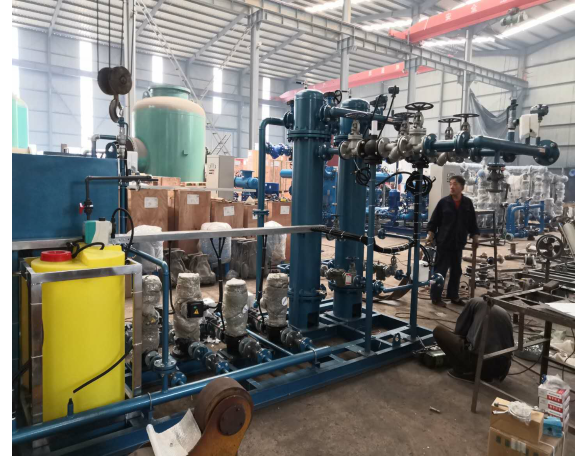

管壳式换热机组是以我国当代最先进的换热器为主机，配以循环水泵、补水泵、智能温控装置,各种仪表、阀门、控制装置为一体的组合式换热设备(电控柜单放)。它是国家经委，国家机电部重点推广的高效节能产品。它可广泛服务于工民建的采暖、空调、制冷、生活用热水及热电系统的换热、冷凝等。特别是用于集中供热或自备锅炉的单位，适用于各种使用热水及冷却的场所，如高级宾馆、饭店、机关、学校、工矿部队的采暖、空调、浴水、生活用水、游泳池的加温等等。它具有以下特点：
1、本换热机组优化设计，布局合理，结构紧凑，占地空间小，节省土建投资，安装维护方便。
2、本换热机组采用了压力、温度自动控制，自动化程度高，易于操作,减少劳动强度。
3、本换热机组自动补水，自动定压。循环泵二台,一用一备，工频运转。补水泵二台,一用一备，为变频调速，根据补水点的压力变化进行补水，按实际所需工况运转，节省能源并减少电耗。
4、本换热机组设备部件均采用高品质产品，选用高效汽水换热器，换热高效快速，节省热能，增容方便，维护简单。整机配置先进、合理，控制完善。
5、该系列机组安装维修方便（只须接通蒸气管路、凝水管路,循环水管路、控制柜电源）有利于计量管理，可减少安装维修等经常费用。
6、本换热机组配置灵活，可根据用户具体要求进行科学合理配置。本公司为您提供的不仅仅是一套设备，而是一个综合初投资和运行成本的最佳投资方案。
二、工作原理：
水循环系统：供热管网（或锅炉）的一次热媒系统饱和蒸汽在智能温控装置控制下，按照所需的流量流经汽水换热器，将热量传递给二次热媒（被加热水），一次热媒系统降温后流入补水箱(用户自备)做二次管网补水用途；二次热媒回水进入换热机组经快速除污器过滤除污后，首先进入循环水泵，再进入汽水换热器，获取热量后供至用户，供水温度由智能温控装置根据设定的出水温度，自动调节热媒进口温控阀的开度，使室内达到适宜的温度。
自动压力控制系统：二次热媒回水压力始终处于设定范围内，二次热媒回水压力低于设定范围下限时补水泵自动开启升压；压力达到设定范围上限时补水泵自停。二次热媒回水压力超过设定范围上限一定值时，安全阀排水泄压，维持二次热媒回水压力恒定。
自动温控系统：智能温控装置，根据设定二次热媒出口温度，自动调节热媒进口温控阀的开启度，出水温度恒定,并最大程度的节省热能，而且断电后可使阀门自动关闭，避免汽水换热器的温度升高而使二次水系统产生汽化现象，达到节能之目的。
三、安装：
1、机组可直接水平放置在室内混凝土基础上（高出地面100-200mm即可），用地脚螺栓或膨胀螺栓固定。
2、机组放置一定注意接管方向，便于操作、维修及保养。
3、机组所配置接管及各连接部位应清理干净，并与系统各接管正确安装。
4、机组安装完毕即运行前必须按要求进行水压试验。
四、设备操作运行及注意事项:
1、先将电控柜固定好，引入三相四线动力线接在柜内总开关上。
2、零线接在柜内标有N字母的接线端子上。
3、通往水泵电机的动力线，分别从热继电器接出。
4、仪表控制线按电器图所注分别接在相应的位置上。
5、接线完毕后，应仔细检查有无错误和遗漏之处，接通电源进行空试（只合总闸，不合分闸）。空试正常，方可合上分闸，设备即可投入试运行。
6、试运行，先对水泵进行注油，随及观察泵的运转方向是否正确，启动是否灵活。
7、运行前，将机组旁通阀、各排污阀、排净阀关闭，其余各阀均打开，根据楼层高度在压力控制器上设定静压，以保证整个系统充满水。
8、启动补水泵，使软化水充满整个系统。
9、启动循环泵、，此时应根据出水压力调整静压、并重新设置压力，以满足设备正常运行，保证循环压力不超过设备工作压力。
10、系统压力稳定后，在缓慢打开进汽阀。
11、机组停运时先关闭进汽阀，五分钟后再停止循环泵，关闭供回水阀门。
12、循环泵可一用一备，也可同时运转。
13、循环水泵、连续运转，补水泵变频运转。
14、冬季应对设备及管路进行保温，以防冻裂。
15、采暖期过后停用时，应对设备及管路进行湿保养或干保养，对各连接部位进行涂油保养，对各种仪表进行保护。

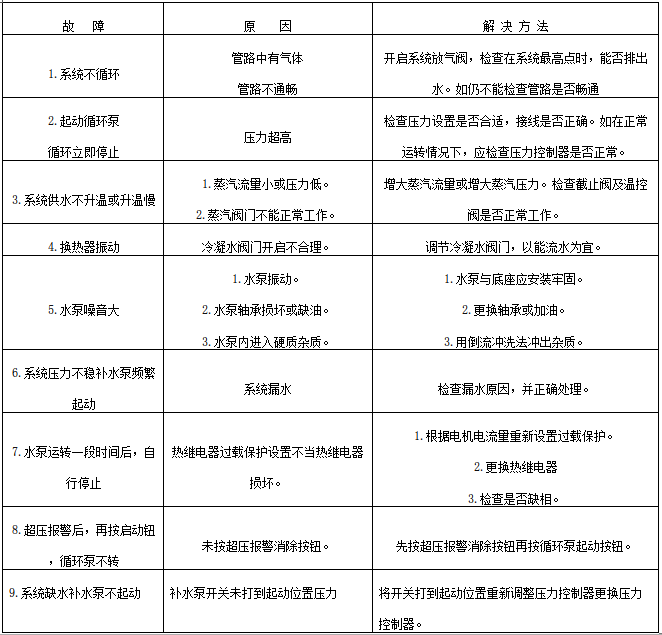

五、可能发生的故障及其解决方法：
