工作参数

概述

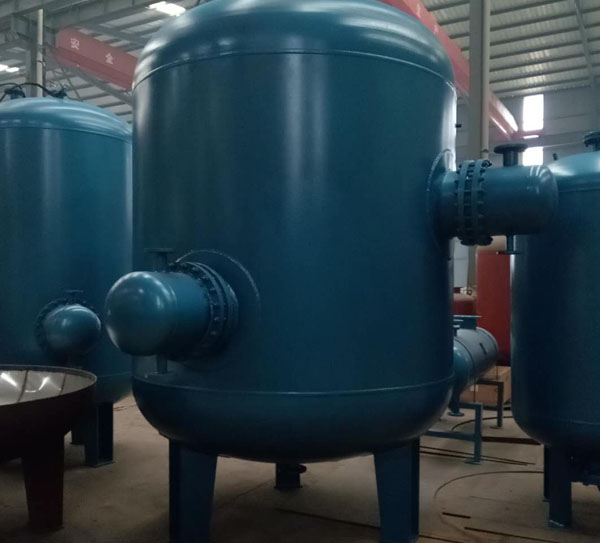

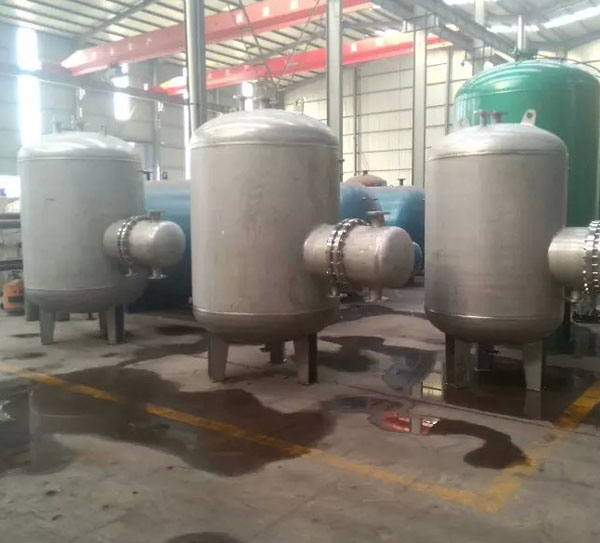

容积式换热器，它广泛适用于一般工业及民用建筑的热水供应系统。热媒为蒸汽或热水，其特点为：（１）启动快：由于本产品的特殊结构，使产生的热水能迅速到达罐顶部的热水出口处，无须将大部分冷水加热即可向外供应热水。（２）传热系数高（３）不易结垢（４）无冷水区，容积利用率高：本产品始终加热罐底部的冷水，在用水量低于额定供水能力时，逐步将罐内冷水全部加热，此时无冷水区，以维持热水的最大贮备量。当用水量大于额定供水能力时，罐内贮存的热水和及时加热的热水同时向外供应满足用水高峰。当因事故或其它原因停供热媒时，能最大限度地供应所贮存的热水。（５）节能：本产品在蒸汽为热媒时，凝结水温度低于80℃。

型号说明

RVH－04－7.5－1.0/0.6

公称压力 1.0/0.6Mpa

容积7.5m3

传热面积系列：18.2m2

热媒种类：蒸汽

安装形式：卧式

容积式换热器

设备安装

１、安装前的检查：

(a)检查设备外形是否符合图样要求，是否在运输中产生碰伤情况。

(b)检查各零部件密封面是否有生锈、划伤、破坏等影响密封的情况。

(c)检查各紧固件是否有松动、锈斑、裂纹及螺纹碰撞等现象。

２、安装：

（１）基础安装：

a.换热器可参照竣工图形式安装，各进、出口阀座上应装设相应通径的阀门，再与管路连接，所有阀门、仪表及辅件均用户自理。

b.若换热器为立式的，则基础尺寸与底座尺寸相适应，基础可用混凝土浇注，也可采用钢结构，基础应预留地脚螺栓孔。若换热器为卧式的，则支座有长圆孔的是活动支座，活动支座的地脚螺栓采用两个螺母，第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，以便鞍式支座在基础上自由滑动。

（２）设备的就位安装：将设备轻轻放在基础上，垂直找正，设备中心线倾斜不得超过５mm，然后紧固地脚螺栓。

（３）安装压力表、温度计、安全阀：安全阀泄水口引至安全泄放处，容器与安全阀之间及安全阀排水管上均不得安装任何阀门。

操作规程及注意事项

首先打开进水阀和出水阀，使整个壳程完全充满水，然后关闭出水阀至最小（但要保持水循环），这时缓慢开启进汽阀或高温水阀至完全打开，检查各仪表是否有异常现象，同时检查疏水阀是否疏水正常，随着回水温度的逐渐升高，出水阀也不断增大，至回水温度达到图纸规定要求时，出水阀开至最大，检查各仪表工作正常，此时设备处于正常工作状态。

换热器严禁超温超压运行，内部有压力时，不得进行任何修理，安全阀在使用过程中应加强维护和定期检验，经常保持安全附件齐全、灵敏、可靠。
