用途

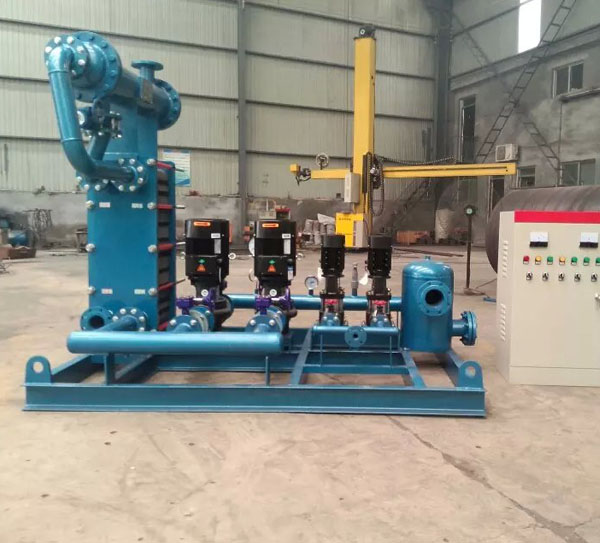

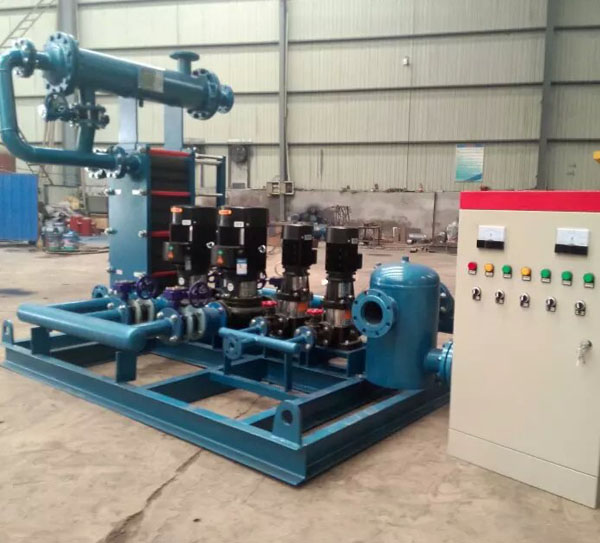

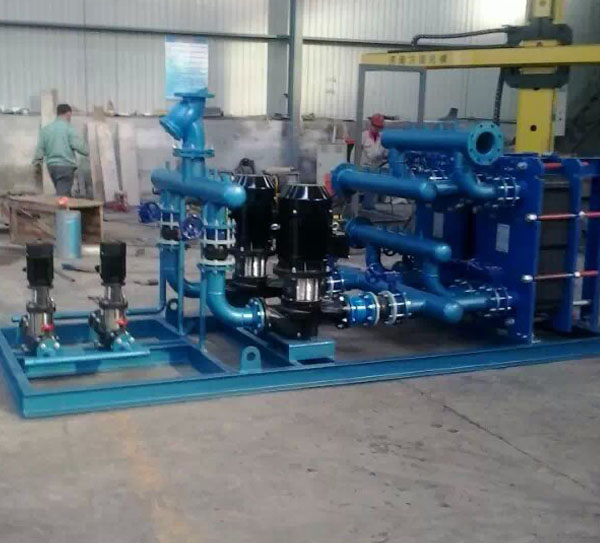

板式换热机组是一套经过有机组合的完整的换热设备，它可以进行汽—水、水—水的热交换，用户只需接上管道及电源即可使用。本系列机组广泛用于住宅、机关、学校、厂矿、医院、宾馆等场合的采暖、洗澡和空调系统。
主要特点
1、由于把板式换热器二次网的循环水泵，补水箱和除污器等合理的组合成一个整体，结构紧凑，占地面积小，容易操作和观察。
2、系统补水采用变频控制、自动补水、稳压。
3、由于结构紧凑、占地面积小、使附助设备之间的连接管路大大缩短，即减少了投资，也降低了运行费用。
4、本换热站主要设备均采用国内外著名品牌高品质产品。换热站工作在设计状况下，负荷平稳，低噪音，性能可靠，几乎无需维护。
5、功能强大的智能控制除能最有效地节约热能外，还能根据室外温度，室内产热量及室外风速和阳光照射强度等变化，自动调节供水温度，使室内始终处于一个最佳舒适环境温度。同时，智能控制器还具以下功能：采暖期间公休日和假期可根据用户的需要设定系统起停运行时间功能；最高和最低供水温度设定保护功能；自动霜冻保护功能；非采暖期泵定期间歇启动防锈功能；自动切入夏季和冬季运行程序功能。
选用说明
1、换热机组出厂时不进行保温，为节能用户可自行保温。
2、换热型式可分为汽—水、水—水两种。
3、该产品适用于住宅、机关、学校、厂矿、医院、宾馆等场合的采暖、洗澡和空调系统。
4、应留出相对独立的控制操作间，以安装控制柜。
5、双循环泵系统正常为一泵工作、一泵备用；三循环泵系统正常为二泵工作、一泵备用。
工作原理
二次管网的回水经过除污器，流进二次网路循环泵，（双循环泵时一台工作，一台备用；三台循环泵时二台工作，一台备用），加压后进入湍流换热器，与一次网的热水进行热交换，达到二次网供水所需的水温后，进入二次网供水管路。当系统的压力高于额定值时，安全阀打开，向水箱内排放膨胀水，当系统压力降低时，电控柜变频控制补水泵补水，自动稳压。在水泵的进水口侧增加了泄压管，防止了因突然停泵造成水击事故。
机组安装
1、机组可直接水平放置在室内混凝土基础上（高出地面100mm即可），用地脚螺栓固定。
2、机组放置位置一定注意接管的方向并便于操作，周围留出500mm的操作空间。
3、当两组或两组以上机组并联使用时，每台机组的出水管必须安装止回阀。
4、与机组接管连接的所有接管内部必须清理干净后方可接管。
机组运行与维修
1、整个系统充满经处理后的软化水。
2、与机组相连的热源，室外热网，采暖工程必须经施工安装验收合格后，整个系统畅通无泄漏，机组方可启动运行。
3、机组启动前各阀门均处于关闭状态，先全部开启回水阀，启动循环泵后，逐渐开启出水阀、供水阀，此时应注意启动电流是否超过额定值，当冷却系统周稳定时再逐步开启进汽阀、疏水阀和旁通阀，排净水后再打开疏水器前后阀，关闭旁通阀。
4、当系统达到稳定运行后，定时记录各种温度、压力以及流量数值。
5、停止运行时，先关闭进汽阀，五分钟后再停止循环泵，关闭供水阀。
6、冬季停运时必须关闭接口阀，将水放净。
7、在机组正常运行时，应定期进行维修清洗，观察水泵运行是否正常。
操作规程
板式换热机组是一种高效率的换热设备由我厂所生产的智能变频换热机组操作十分简单易操作具体步骤有关事相如下：
1、设备安装完毕试运行
首先关毕总进汽阀门、总出水阀门，把回水阀门全部打开，包括机组设备上的阀门，然后把补水箱注满水，补水箱满水后启动补水泵，手动向系统里补水。补水的同时一定要注意。水箱里不能缺水，否则补水泵缺水，空转会损坏补水泵。在补水时要看回水压力表，当回水压力到0.4Mpa时把手动补水切换到自动补水，同时打开供水阀门。在排污口，排净系统内污物。
2、当整个系统正常运行后，打开分汽缸凝不排污。缓缓开启总蒸汽阀门少许，冷凝水排净后，关闭阀门缓缓开启，蒸汽阀门，当分汽缸内压力达到0.3Mpa时,打开疏水器阀门,然后慢慢打开少许通向换热器的蒸汽阀门,让换热器充分预热,然后再慢慢开启蒸汽阀门,这样整个系统的操作主完成了。
3、当供回水压力稳定在0.4Mpa时开启循环水泵。循环水泵运行的同时要注意排污。
4、注意事项
（1）水泵运行正常开蒸汽阀门时，要注意慢慢开启，让分汽缸和换热器充分预热。
（2）循环泵启动前一定要检查循环水泵的前后两个阀门是否打开。供回水阀门一定要全部打开。
（3）注意当补水泵，补水时水箱内一定不能缺水，否则会损坏补水罐。
