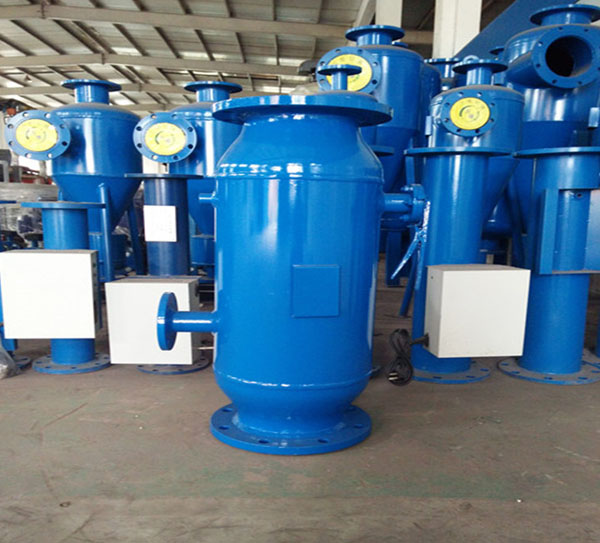

反冲洗过滤器概述：

反冲洗过滤器是在普通过滤器的基础上，改进设计而成的一种新型过滤器，其功能具有运行阻力损失小，排污简单，无需设置旁通管路等特点；其结构特点为增加了一个手动阀门，其性能特点为可对核心部件—滤网或钻孔进行自动反向冲洗。

主要技术参数

最大工作压力：1.6MPa

最高工作温度：≤250℃

滤网或钻孔规格：8目或16目

φ2mm，φ3mm，φ4mm

水头损失：0.1～0.3 mH2O

设计、安装使用事项

严格按照设备所示进出水口方向安装，定期冲洗与排污；

排污口尽可能垂直向下安装，不必设置旁路，不必拆卸排污；

正常工作中，也可不完全关闭出水口阀门，直接关闭手动阀门，打开排污口排污即可。

工作原理

正常工作时：手动阀门处于全开状态，流体由设备进口法兰到达滤网内侧，流经滤网后流出设备出口法兰到达管路系统中，杂质等渣物被滤网截留下来，此时排污口关闭。

反冲洗过滤网时：关闭手动阀门，使流体经滤网前段流出滤网；同时关闭过滤器出口方阀门或关上阀门总开度的80%左右，打开排污阀，则流体在压差作用下反向冲洗滤网的杂质收集段，使附着在滤网或钻孔上的杂物经排污口随水排出。
