农六师团场

板 式 换 热 机 组

一．总 则

1.1  本协议书适用于 农六师团场 换热机组设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2  本协议书提出的是最低限度的技术要求，并未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。

1.3  如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。

1.4  本协议书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。

1.5  卖方应提供详细的供货清单,清单中依此说明型号，数量，产地，生产厂家等内容，所有外购件需得到买方的确认．对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数量不足，卖方仍须在执行的同时补足．

1.6 卖方应确保供货范围完整，应满足买方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，卖方应补充供货。

1.7  本协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

二、选型说明

根据现场工况高效智能板式换热机组按高、低区设计。高区机组为：HRJZ/S-N-1.05，低区机组为：HRJZ/S-N-3.15.

三、设备综合说明

1、选型设备技术参数

1.1 高效智能板式换热机组

型号：HRJZ/S-N-1.05（高区）

换热量：1.05MW

供暖面积：1.5万平米

供回水温度：45/55℃

供水量：90t/h

1.1.1 主要部件设备技术参数

a.换热器

名称：板式换热器

  型号：BR0.35-30

型式：立式

换热面积：30m2

设计承压能力：1.0MPa

板片材质：304

腐蚀裕量：0mm

数量：1台

b．膨胀水箱

  直径：DN600

  型式：立式

  设计压力：1.0MPa

   数量:1台

C．除污器

进出口口径：DN125

  型式：立式

  设计压力：1.6MPa

  数量:1台

d．电子水处理仪

进出口口径：DN100

  型式：立式

  设计压力：1.6MPa

  数量:1台

e．温控阀

型号：PN1.6  DN80

生产厂家:西门子

数量:1台

f.水泵

循环泵（工频控制）

型号：TD100-32/2

单泵参数：流量100m3/h、扬程32m、功率15KW

数量：2台（一用一备）

生产厂家：南方泵业

补水泵（变频控制）

型号：CDL12-9

单泵参数：流量12m3/h、扬程91m、功率5.5KW

数量：2台（一用一备）

生产厂家：南方泵业

g.控制柜

 变频器：ABB

 电器元件: 浙江正泰

 数量：1台

1.2 高效智能板式换热机组

型号：HRJZ/S-N-3.15（低区）

换热量：3.15MW

供暖面积：4.5万平米

供回水温度：45/55℃

供水量：270t/h

1.2.1 主要部件设备技术参数

a.换热器

名称：板式换热器

  型号：BR0.8-90

型式：立式

换热面积：90m2

设计承压能力：1.0MPa

板片材质：304

腐蚀裕量：0mm

数量：1台

b．膨胀水箱

  直径：DN800

  型式：立式

  设计压力：1.0MPa

   数量:1台

C．除污器

进出口口径：DN250

  型式：立式

  设计压力：1.6MPa

  数量:1台

d．电子水处理仪

进出口口径：DN200

  型式：立式

  设计压力：1.6MPa

  数量:1台

e．温控阀

型号：PN1.6  DN150

生产厂家:西门子

数量:1台

f.水泵

循环泵（工频控制）

型号：TD200-43/4

单泵参数：流量280m3/h、扬程45m、功率75KW

数量：2台（一用一备）

生产厂家：南方泵业

补水泵（变频控制）

型号：CDL12-5

单泵参数：流量12m3/h、扬程50m、功率3KW

数量：2台（一用一备）

生产厂家：南方泵业

g.控制柜

变频器：ABB

电器元件: 浙江正泰

数量：1台

2、设计制造规程和标准

2.1 中华人民共和国劳动部《压力容器安全技术监察规程》

2.2 GB150-1998《钢制压力容器》

2.3 GB16409-1996《板式换热器》

四、设备交货进度

1、设备的交货顺序要满足工程安装进度的要求。

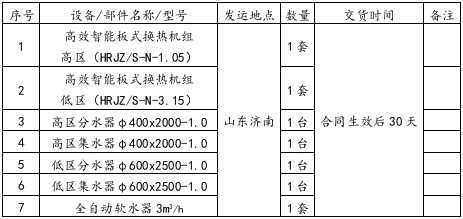

2、交货进度表如下，设备交货进度分别填写。

3、运输

3.1 设备采用汽车运输，包装方式为裸装。

3.2 运输作业标志（包括防潮、防震、放置位置方向、重心位置、绳索固定部件等）；

发货标志：出厂编号、发货站（港）、到货站（港），体积（长×宽×高），设备名称，毛重（公斤），发货单位，收货单位；

3.3 设备运费由需方承担，负责卸货。

八、技术服务和设计联络

1、卖方现场技术服务

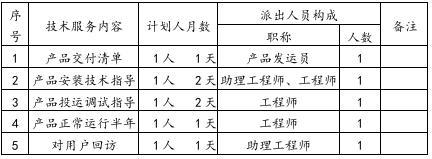

卖方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。卖方派出合格的、能独立解决问题的现场服务人员。卖方提供的包括服务人天数的现场服务表能满足工程需要。如果由于卖方的原因,下表中的人天数不能满足工程需要,买方有权追加人天数,且发生的费用由卖方承担;如果由于买方的原因,下表中的人天数不能满足工程需要,买方要求追加人天数,且发生的费用由买方承担。

1.1 卖方服务人员的一切费用已包含在合同总价中,它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费,等等。

1.2 现场服务人员的工作时间与现场要求相一致，以满足现场安装、调试、和运行的要求。买方不再因卖方现场服务人员的加班和节假日而另付费用。

1.3 未经买方同意,卖方不随意更换现场服务人员。同时,卖方及时更换买方认为不合格的卖方现场服务人员。

1.4 下述现场服务表中的天数均为现场服务人员人天数。

1.5 在下列情况下发生的服务人天数将不计入卖方现场总服务人天数中:

⑴ 由于卖方原因不能履行服务人员职责和不具备服务人员条件资质的现场服务人员人天员数；

⑵ 卖方为解决在设计、安装、调试、试运等阶段的自身技术、设备等方面出现的问题而增加的现场服务人天数；

⑶ 因其他卖方原因而增加的现场服务人员。

1.6 卖方现场服务人员具有下列资质:

⑴ 遵守中华人民共和国法律,遵守现场的各项规章和制度；

⑵ 有较强的责任感和事业心,按时到位:

⑶ 了解合同设备的设计,熟悉其结构,有相同或相近机组的现场工作经验,能够正确地进行现场指导；

⑷ 身体健康,适应现场工作的条件；

1.7 卖方现场服务人员的职责：

⑴ 卖方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题

的处理、安装和调试、参加试运和性能验收试验；

⑵ 在安装和调试前,卖方技术服务人员向买方进行技术交底,讲解和示范将要进行的程序和方法。在设备安装前,卖方向买方提供设备安装和调试的重要工序和进度表,买方技术人员对此进行确认,否则卖方不能进行下一道工序。经买方确认的工序不因此而减轻卖方技术服务人员的任何责任,对安装和调试中出现的任何问题卖方仍负全部责任；

⑶ 卖方现场服务人员负责全权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。如卖方委托买方进行处理，卖方现场服务人员出委托书并承担相应的经济责任；

⑷ 卖方对其现场服务人员的一切行为负全部责任；

⑸ 卖方现场服务人员的正常来去和更换事先与买方协商。

⑹ 有技术问题需要卖方到现场解决，保证在12小时到达现场。

1.8 买方的义务

买方配合卖方现场服务人员的工作,并在生活、交通和通讯上提供方便。

2、培训

2.1 为使合同设备能正常安装、调试、运行、维护及检修,卖方提供相应的技术培训。培训内容和时间与工程进度相一致。培训由设计开发人员负责，并且达到预期要求。

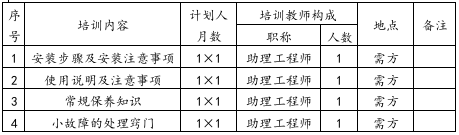

2.2 培训计划和内容

2.3 培训的时间、人数、地点等具体内容由供需双方商定。

2.4 卖方为买方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。

3、设计联络

设计联络会目的是保证合同设备的成功设计，及时协调和解决设计中的技术问题。

有关设计联络的计划、时间、地点和内容要求由供需双方商定。

4.未尽事宜，双方另行协商。
