沈阳铁路局新民项目

半容积式换热器

一、设计使用说明

1、本换热器适用于一般工业及民用建筑的热水供应系统，热媒为饱和蒸汽时，其蒸汽压力应小于0.6MPa。热媒为高温水时，温度小于150℃，压力小于1.6 MPa，由于汽-水传热、水-水传热有明显的结构区别，设计使用时请注明热媒品种。

2、被加热水的设计温度等于或小于75℃.

3、换热器使用中的技术要求。

（1）安全阀使用应符合《固定式压力容器安全技术检察规程》的规定或设计膨胀水管。

（2）换热器使用要定期检查，每月进行热冲洗除垢一次，每星期要放净水一次，确保水质的清洁。

（3）冲洗除垢的具体方法为：放净壳内存水，通蒸汽压力0.3 MPa，至加热管有响声，说明加热管已膨胀，然后，用水管从冲击管中冲击加热管束连续3-4次，即可发现垢片由排污口不断流出，然后加满冷水重新工作。

4、壳程阻力损失很小，可忽略不计。

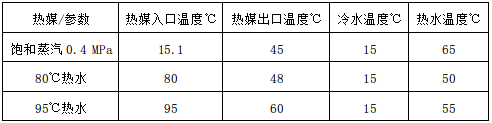

5、正常运行中的热力参数见下表：

正常运行中的热力参数

6、温度控制系统贮存式热交换器可按用户提出的相应温度调整范围，采用自力式温度调节器调节，可满足所有热水供应系统的需要。

7、任何方向可不预留抽管束的空间设备，周围只留有一般操作空间即可。

二、性能特点

1、采用旋流浮动式紫铜盘管，自动除垢后，因而热效率提高。

2、配有温度调节器，可实现温度自动控制。

3、贮热量大，能保证供水高峰期供水平稳。

4、正常运行时，热媒回水（冷凝水）温度低，可小于45℃.

三、型号说明

DN2000-1.0 V=9m3

W-卧式

直径：DN2000

容积：V=9m3

压力：管程/壳程1.0MPa

壳体碳钢，换热管紫T2

四、设备安装

１、安装前的检查：(a)检查设备外形是否符合图样要求，是否在运输中产生碰伤情况。(b)检查各零部件密封面是否有生锈、划伤、破坏等影响密封的情况。(c)检查各紧固件是否有松动、锈斑、裂纹及螺纹碰撞等现象。

２、安装：

（１）基础安装：

a.换热器可参照竣工图形式安装，各进、出口阀座上应装设相应通径的阀门，再与管路连接，所有阀门、仪表及辅件均用户自理。

b.换热器为卧式的，则支座有长圆孔的是活动支座，活动支座的地脚螺栓采用两个螺母，第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，以便鞍式支座在基础上自由滑动。

（２）设备的就位安装：将设备轻轻放在基础上，垂直找正，设备中心线倾斜不得超过５mm，然后紧固地脚螺栓。

（３）安装压力表、温度计、安全阀：安全阀泄水口引至安全泄放处，容器与安全阀之间及安全阀排水管上均不得安装任何阀门。

五、操作规程及注意事项

首先打开进汽阀和出水阀，使整个壳程完全充满水，然后关闭出水阀至最小（但要保持水循环），这时缓慢开启进汽阀或高温水阀至完全打开，检查各仪表是否有异常现象，同时检查疏水阀是否疏水正常，随着回水温度的逐渐升高，出水阀也不断增大，至回水温度达到图纸规定要求时，出水阀开至最大，检查各仪表工作正常，此时设备处于正常工作状态。

换热器严禁超温超压运行，内部有压力时，不得进行任何修理，安全阀在使用过程中应加强维护和定期检验，经常保持安全附件齐全、灵敏、可靠。

六、设备维护与保养

１、当换热效率明显下降时，应进行水垢的清洗，也可用机械方法清洗。

２、设备每年至少进行一次外部检查，每三年至少进行一次内、外部检查，每六年至少进行一次全面检验，其检验内容按《固定式压力容器安全技术监察规程》执行。

３、设备停止运行时，必须将管系及壳体内的水全部放掉，当设备长期停用时，必须设法将设备内的水分烘干，并放入防蚀剂，以防止设备腐蚀。

七、供货范围

１、本体、支座等（其它配件视合同情况配带）。

２、产品资料1份，竣工图1份，安装使用说明书1份.
